Jak dobrać średnicę, elementy i kolejność montażu studni DN 1000 w kanalizacji

Wybór odpowiednich elementów infrastruktury podziemnej to fundament bezawaryjnego funkcjonowania systemów kanalizacyjnych. Sama decyzja o zastosowaniu konkretnego wymiaru nie rozwiązuje wszystkich problemów projektowych. Układ rur dopływowych, kierunek przepływu ścieków oraz specyficzne warunki gruntowe decydują o tym, czy wybrana geometria spełni rygorystyczne wymagania techniczne. Właściwe dopasowanie studni rewizyjnych i włazowych wymaga głębszej analizy parametrów hydraulicznych oraz obciążeń mechanicznych występujących w miejscu posadowienia. Błędne założenia na tym etapie prowadzą do problemów eksploatacyjnych, które ujawniają się dopiero po zasypaniu wykopów.

Wpływ parametrów hydraulicznych na dobór geometrii

Zgodnie z wytycznymi norm PN-EN 1917 oraz PN-B-10729, średnica wewnętrzna DN 1000 stanowi standardowe rozwiązanie dla kanałów o przekroju do 300 mm. Taka przestrzeń robocza pozwala na swobodny dostęp sprzętu inspekcyjnego oraz spuszczenie kamer rewizyjnych. Wewnątrz komory kluczową funkcję pełni odpowiednio wyprofilowana kineta. Projektanci stosują warianty przelotowe lub zbiorcze, które przyjmują dopływy pod kątem 90 stopni lub 180 stopni. Kształt kinety musi zapewniać laminarny spływ ścieków i zapobiegać tworzeniu się stref martwych, w których osadzają się zanieczyszczenia stałe. Zbyt ostre kąty włączenia wywołują turbulencje i zwiększają ryzyko zatorów.

Kiedy specyfikacja zakłada więcej niż trzy dopływy lub rurociągi przekraczają wspomniane średnice, przestrzeń wewnątrz staje się niewystarczająca. Trzeba wtedy wdrożyć komory o przekroju DN 1200 lub większym. Równie istotna pozostaje technologia łączenia poszczególnych kręgów. Tradycyjne metody opierające się na łączeniu na pióro-wpust wykazują bardzo słabą odporność na ruchy gruntu. Rozwiązanie z wykorzystaniem elastomerowych uszczelek trwale ogranicza infiltrację wód gruntowych oraz powstrzymuje eksfiltrację ścieków do środowiska. Szczelny układ zachowuje pełną stabilność hydrauliczną nawet przy wysokim naporze wód podskórnych.

Kompletacja systemu i etapy prawidłowego montażu

Proces budowy szczelnego punktu rewizyjnego opiera się na montażu kompatybilnych prefabrykatów. W zakładzie produkcyjnym firmy Pascal Prefabrykaty powstają studnie kanalizacyjne z serii EKO, które standardowo wyposaża się w zintegrowane przejścia szczelne na rury dopływowe. Fabryczna kompletacja znacznie ułatwia prowadzenie prac instalacyjnych. Każda studzienka fi 1000 wymaga skrupulatnego przygotowania dna wykopu, co obejmuje wymianę rodzimego gruntu i wykonanie mechanicznie zagęszczonej podsypki. Na tak ustabilizowanym podłożu osadza się dennicę, precyzyjnie kalibrując jej poziom oraz spadek w kierunku odpływu.

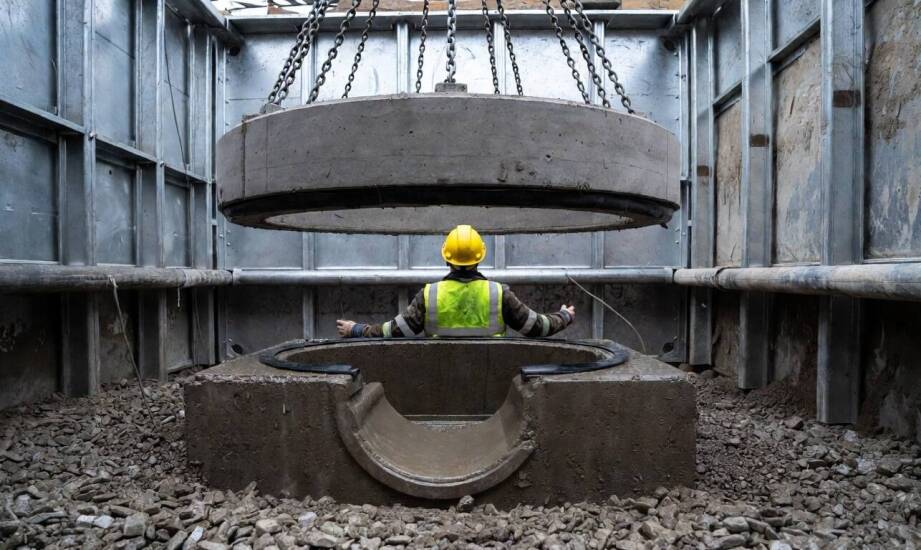

Kolejnym krokiem jest bezpieczne opuszczanie kręgów wznoszących. Elementy te układa się przy użyciu zawiesi, a szczelność styku zapewniają uszczelki dociskane masą własną prefabrykatu. Utrzymanie precyzyjnej pionowości osi warunkuje równomierne rozłożenie naprężeń w całej żelbetowej konstrukcji. Zwieńczenie układu stanowi pokrywa redukcyjna z włazem żeliwnym. W strefach jezdni niezbędnym komponentem staje się żelbetowy pierścień odciążający. Element ten nie dotyka bezpośrednio najwyższego kręgu, lecz przenosi obciążenia dynamiczne od pojazdów na otaczającą podbudowę drogową, chroniąc główny trzon przed zgnieceniem.

Ryzyka wykonawcze a warunki pracy sieci

Omijanie reżimów technologicznych podczas prac ziemnych szybko weryfikują realne warunki eksploatacyjne. Częstym defektem pozostaje nieosiowość łączonych kręgów, która deformuje fabryczne uszczelki i otwiera drogi dla przenikającej wody. Niedbale wykończone przejścia rur dopływowych powodują stałą infiltrację, co z biegiem czasu zamula dno naniesionym piaskiem. Zignorowanie oddziaływania wysokiego poziomu wód gruntowych na pustą komorę skutkuje powstaniem sił wyporu, które z łatwością dekalibrują całą oś pionową instalacji.

Inwestycje infrastrukturalne wymagają dokładnej analizy profilu geologicznego terenu. Dobór poszczególnych modułów zależy od głębokości rzędnej dna, przewidywanej nośności gruntu oraz maksymalnego obciążenia ruchem drogowym. Sama średnica nominalna komory stanowi zaledwie ułamek procesu decyzyjnego. Wieloletnia szczelność sieci wodno-kanalizacyjnej wynika bezpośrednio ze ścisłego dopasowania technologii prefabrykatów do twardych uwarunkowań danego projektu inżynieryjnego.
